Logo Lokaphala LOKAPHALA

FIELD APPLICATION / SIGN SYSTEM 01

DATANG.
BACA MEDAN.
GERAK.

Sistem penanda untuk Bumi Perkemahan Gununghejo—tegas dari jauh, mudah dipahami di simpang, dan tetap terasa sebagai bagian dari alam.

GUNUNGHEJO · PURWAKARTA 46.541,974 M² 150–200 ORANG
01

DESIGN INTENT

BUKAN SEKADAR PAPAN.
INI CARA MEMBACA TEMPAT.

Satu bentuk modular mengikat semua kebutuhan: dari gerbang hingga penanda jalur. Forest membangun rasa tempat, Lime bekerja sebagai sinyal, dan Bone memberi ruang baca.

Informasi selalu disusun dalam urutan yang sama: nomor lokasi → tujuan → arah → jarak atau aturan.

01

TEGAS

Headline pendek, panah besar, kontras tinggi.

02

MEMBUMI

Material jujur, warna alam, detail tahan cuaca.

03

KOLEKTIF

Bahasa ramah: mengajak, bukan menggurui.

04

TANGGUH

Komponen modular mudah diganti dan dirawat.

05

OPTIMISTIS

Lime menandai langkah berikutnya dan bantuan.

02

VISUAL CODE

DISPLAY / IMPACT

ARAH
TERBACA.

ALL CAPS · LINE HEIGHT 82% · TRACKING −2%

INFORMATION / ARIAL

Jarak, aturan, dan detail fasilitas dibaca dengan Arial.

Tulisan harus tetap jelas saat hujan, di bawah bayangan pohon, dan pada perjalanan singkat. Hindari paragraf panjang di titik keputusan.

LOKASI / 03± 120 MBUKA 06.00–22.00
JAGAT LIME#A9FF3F
BASECAMP FOREST#10271E
CAMP BONE#F2EEE2
TRAIL CHARCOAL#302E2E
+
→

Signal ring untuk pusat kegiatan. Panah untuk keputusan. Grid untuk koordinat dan sistem.

03

SIGN FAMILY

SATU SISTEM.
ENAM SKALA.

Semua papan memakai modul panel dan konstruksi yang sama. Yang berubah hanya skala, kepadatan informasi, dan fungsi.

ID–01

ARRIVAL / PRIMARY ID

BUMI PERKEMAHAN
GUNUNGHEJOPURWAKARTA · JAWA BARAT
→
2400 MM
1600 MM

GERBANG YANG MEMBERI KONTEKS

Identitas kawasan terbaca sebelum kendaraan melambat. Logo diberi ruang aman; nama tempat menjadi pesan utama.

  • 1 unit di akses utama
  • Panel ± 2400 × 900 mm
  • Jarak baca sasaran 35–50 m
OR–01

ORIENTATION / MAP

ANDA DI SINIORIENTASI / 01
+
01 CAMPING02 PENDOPO03 TOILET

MULAI DENGAN GAMBAR BESAR

Ditempatkan setelah ticketing dan di pusat simpang. Menampilkan posisi sekarang, fasilitas utama, waktu tempuh, dan nomor darurat.

  • 2 unit awal
  • Panel ± 1200 × 1600 mm
  • QR opsional, bukan satu-satunya akses
WF–01

DIRECTION / JUNCTION

←CAMPING GROUND01
←KOLAM TAMAN02
03PENDOPO · KANTIN→
04TOILET · MUSHOLA→
SIMPANG 02

SATU SIMPANG, SATU KEPUTUSAN

Maksimal empat tujuan per tiang. Urutkan tujuan berdasarkan arah, lalu kedekatan. Tidak memakai kalimat.

  • 5–7 unit di simpang utama
  • Blade ± 900 × 160 mm
  • Panah selalu di sisi arah gerak
ID–02

FACILITY / IDENTIFICATION

04
TOILET BUKA 24 JAM · AIR BERSIH

NAMA TEMPAT, BUKAN PROMOSI

Piktogram besar membantu lintas bahasa. Nama fasilitas tidak boleh tertutup tanaman atau pintu terbuka.

  • 1 per fasilitas utama
  • Panel ± 450 × 700 mm
  • Nomor identik dengan peta
RG–01

RULES / SAFETY

!JAGA API.
JAGA SESAMA.
01API HANYA DI TITIK YANG DIIZINKAN
02PADAMKAN SEBELUM MENINGGALKAN AREA
03DARURAT: HUBUNGI POS KEAMANAN

ATURAN YANG BISA DILAKUKAN

Mulai dari risiko nyata, jelaskan tindakan, tutup dengan akses bantuan. Keselamatan memakai Lime reflektif sebagai sinyal.

  • Camping, outbound, kolam, menara
  • Panel ± 600 × 900 mm
  • Indonesia utama; Inggris ringkas bila perlu
TR–01

TRAIL / CONFIRMATION

JALUR 02 ↑ 150 M
←T2

KONFIRMASI, BUKAN KEBINGUNGAN

Penanda kecil muncul setelah simpang dan di jalur yang panjang. Pengunjung tahu mereka masih berada di arah yang benar.

  • Setiap 60–100 m atau setelah simpang
  • Profil sempit, tidak mengganggu jalur
  • Kode membantu tim operasional

ENVIRONMENTAL MOCKUP / WF–01

ARAH TERBACA.
ALAM TETAP UTAMA.

Papan berdiri pada tepi keputusan, bukan di tengah pandangan. Struktur gelap menyatu dengan batang dan bayangan; Lime hanya muncul pada elemen yang perlu segera ditemukan.

↗ Posisikan 2–4 m sebelum simpang ↗ Sisakan clear zone dari vegetasi ± 500 mm ↗ Hindari menutup sightline kendaraan
04

SITE STRATEGY

PENANDA MENGIKUTI
ALUR PENGUNJUNG.

Mulai dari akses, beri orientasi, bantu mengambil keputusan, lalu konfirmasi tujuan. Filter tahapan untuk melihat urutan pemasangan yang disarankan.

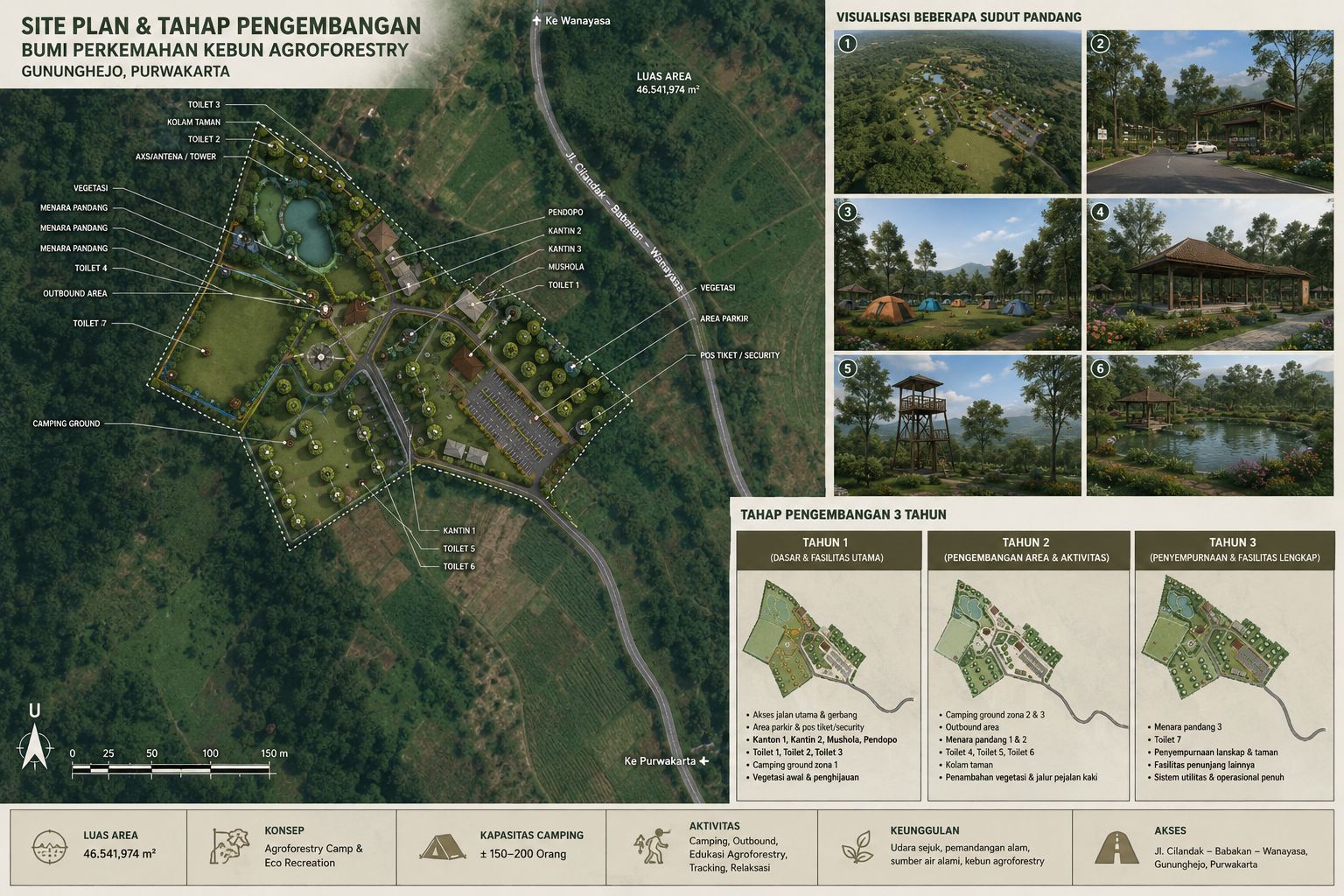

Siteplan Bumi Perkemahan Gununghejo
Denah referensi dari materi proyek. Titik di atas merupakan strategi konseptual dan perlu diverifikasi melalui survei lapangan, sightline, drainase, utilitas, dan rute evakuasi.
P1 · T1

GERBANG / POS TIKET

ID–01 + OR–01 + RG–01. Beri identitas sebelum kendaraan masuk dan orientasi setelah proses tiket.

P2 · T1

PARKIR / TRANSISI PEJALAN

WF–01 mengarahkan ke camping, pendopo, toilet, dan mushola. Tambahkan kode lokasi darurat.

P3 · T1

SIMPANG UTAMA

OR–01 kedua menjadi “peta keputusan”; WF–01 menangani empat arah utama.

P4–P5 · T1

FASILITAS INTI + CAMPING 1

ID–02 pada fasilitas; RG–01 pada area api unggun, camping, toilet, dan area air.

P6 · T2

CAMPING 2–3 + OUTBOUND

Perpanjang WF–01 dan TR–01. Gunakan aturan berbasis aktivitas, bukan satu papan besar.

P7 · T2

KOLAM + MENARA 1–2

ID–02 dan RG–01 spesifik risiko: kedalaman air, kapasitas, pengawasan, dan penutupan akses.

P8 · T3

MENARA 3 + SISTEM LENGKAP

Audit konsistensi kode, jarak, vegetasi, reflektivitas, dan kondisi fisik seluruh keluarga papan.

05

VISITOR JOURNEY

EMPAT DETIK
UNTUK TAHU ARAH.

01

KENALI

“Saya sudah tiba.”

ID–01
→
02

PAHAMI

“Ini susunan tempatnya.”

OR–01
→
03

PILIH

“Saya belok ke sini.”

WF–01
→
04

KONFIRMASI

“Saya masih di jalur.”

TR–01
→
05

BERTINDAK

“Saya tahu aturannya.”

ID–02 / RG–01
06

BUILD SPEC

DIRANCANG UNTUK
HUJAN, PANAS, DAN PERAWATAN.

Spesifikasi berikut adalah basis desain untuk pembahasan dengan vendor. Semua ukuran akhir, pondasi, dan detail keselamatan wajib disesuaikan hasil survei serta perhitungan teknis.

01

STRUKTUR

Baja galvanis berlapis powder coat Forest. Kayu lokal terawetkan atau kayu arang hanya sebagai cladding/tiang sekunder, bukan asumsi struktur tanpa hitungan.

02

PANEL

Aluminium 2–3 mm atau ACP exterior 4 mm dengan tepi tertutup. Sudut radius untuk area yang bersentuhan dengan pengunjung.

03

GRAFIS

Cat dua komponen atau vinyl outdoor premium dengan laminasi UV. Elemen keselamatan memakai film reflektif; lakukan proof Lime bersama vendor.

04

FASTENER

Baut stainless anti-tamper, spacer karet, dan akses servis dari sisi belakang. Hindari sekrup yang terbuka pada tinggi anak.

05

FONDASI

Footing beton setempat dengan top level di atas genangan dan jalur air. Lokasi final harus memeriksa akar pohon, utilitas, dan drainase.

06

PERAWATAN

Inspeksi bulanan untuk vegetasi dan keterbacaan; inspeksi semester untuk korosi, kelonggaran, reflektivitas, serta kerusakan panel.

APLIKASITINGGI HURUF AWAL*KONTRASPEMASANGAN
ID–01 Gerbang150–220 mmForest / LimeUntuk pendekatan kendaraan lambat
WF–01 Arah70–100 mmBone / Forest atau Forest / Lime2–4 m sebelum simpang
ID–02 Fasilitas55–75 mmForest / LimePusat panel ± 1400–1600 mm
RG–01 Aturan24–40 mmBone / ForestDibaca dari jarak dekat

* Ukuran awal konseptual. Uji prototipe 1:1 di lokasi pada kondisi teduh, hujan, malam, dan jarak baca nyata sebelum produksi massal.

07

ROLL-OUT

BANGUN YANG PENTING.
UJI. LALU PERLUAS.

TAHUN 1

FONDASI

Gerbang, dua peta orientasi, simpang utama, parkir, fasilitas inti, camping 1.

± 18–24 UNIT
TAHUN 2

PERLUASAN

Camping 2–3, outbound, menara 1–2, kolam, toilet tambahan, jalur pejalan kaki.

+ 14–20 UNIT
TAHUN 3

PENYEMPURNAAN

Menara 3, titik konfirmasi, audit keselamatan, penggantian panel, dan sistem utilitas penuh.

+ 8–12 UNIT
LANGKAH PERTAMA / 00PRODUKSI 1 PROTOTIPE WF–01 DAN UJI DI SIMPANG UTAMA SELAMA 14 HARI.

Amati salah belok, waktu membaca, respons saat hujan, kondisi malam, serta feedback petugas sebelum mengunci ukuran dan material.
